Komplet 2-DIN Kit m. rum Opel Astra J 2009-2018 grå – facia, CAN-bus og SWC-adapter til eftermontering

Dette komplette 2-DIN monteringssæt fra acv (premium kvalitet) gør det muligt at udskifte den originale Opel-radio (OEM head unit) med en eftermarkeds 2-DIN radio, samtidig med at bilens udseende i instrumentbordet bevares. Kittet er udviklet til Opel Astra J og indeholder både faciapanel med opbevaringsrum samt nødvendige adaptere til strøm, antenne og ratbetjening (SWC).

Vigtige kompatibilitetskrav:

CAN-Bus: Ja

Stiktype (radio): 48-pin Opel

Antenneadapter: OEM Fakra Z (han) til DIN (han) inkl. 12V phantom power

Kun til biler med ratbetjening (SWC)

Kompatibel med CD300 / CD400 OEM head unit

Til biler med monokromt OEM-display

Ikke til biler med Intellilink OEM Sat Nav

Ikke til biler med farve OEM-monitor

Understøttede funktioner (afhængigt af bilens udstyr og den valgte radio):

Ratbetjening (SWC)

Vehicle settings (bilindstillinger) understøttet

Advarselslyde/chimes understøttet

PDC bag (parkeringssensorer bag) understøttet

Bemærk: I nogle tilfælde understøttes ikke alle køretøjsfunktioner, fx visse førerassistentsystemer. Kontroller bilens indstillinger og funktioner før endelig montering.

Tilslutninger og udgående signalsæt (fra interface):

Rød: +12V tænding (klemme 15)

Orange: +12V belysning (klemme 58)

Lilla/hvid: +12V bak-signal

Grøn: GND parkeringsbremse-signal

Gul/sort: GND telephone mute-signal

Maks. samlet belastning på udgange: 100 mA

Ved behov over 100 mA: brug relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)

DIP-switch indstillinger:

DIP-switch 1: ON = Pioneer / OFF = Sony

DIP-switch 2: ON = biler med 2-linjers display / OFF = biler med 4-linjers display

DIP-switches bruges også til aktivering af OEM-display. Kontrollér funktion af display og ratbetjening før slutmontage.

Farve:

Titan grå

Passer til følgende køretøjer:

Opel Astra J (P-J) 12/2009 – 06/2012

Opel Astra J (P-J) 06/2011 – 08/2018

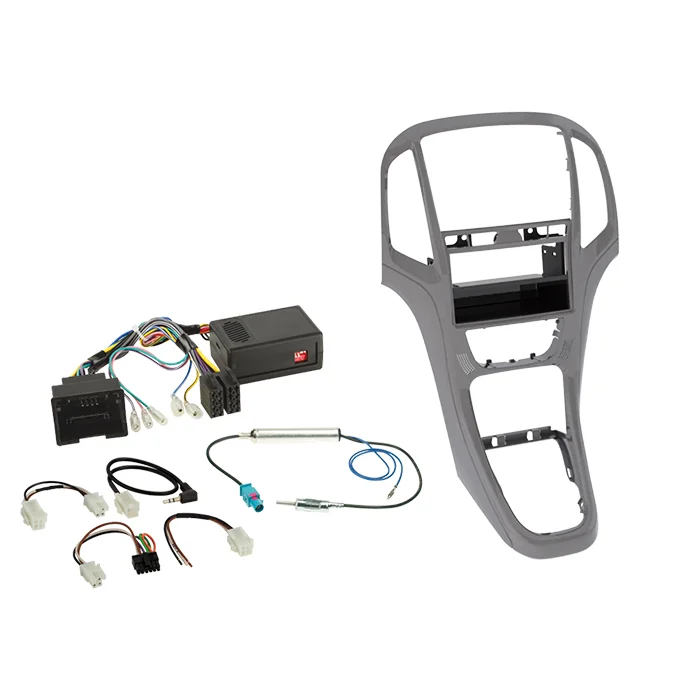

Indhold i pakken:

2-DIN faciapanel med rum (pocket) til Opel Astra J, titan grå (281230-23-1)

SWC interface til Chevrolet/Opel, 48-pin Opel (42hvx01)

SWC lead 42s/acv til Multilead (Pioneer 2022+) (42ctmultilead3)

Antenneadapter Fakra (han) til DIN (han) med 12V phantom power (1524-03)

Valgfrit tilbehør:

INBAY® facia pocket til 2-DIN faciapaneler (skruefastgørelse) (241000-07-1)

Monteringsnote:

Sammenlign altid stik og harness med bilens originale stik, både visuelt og teknisk, før montering. Kontroller også, at en af de nævnte OEM-radioer har været monteret fra fabrikken. Afprøv radio, antenne, display og ratbetjening, før panelet klikkes eller skrues endeligt på plads.

For mere info – Klik her

Varenummer	249 611230231
LEVERANDØR NR.	611230-23-1
EAN	4026724336009
Vægt (Emb.)	918g
Rumfang (Emb.)	0.0578259
Bredde (Emb.)	363mm
Længde (Emb.)	590mm
Højde (Emb.)	270mm
