Description

Komplet 2-DIN Kit m. rum – Citroën/Fiat/Opel/Peugeot Infodapter

Komplet monteringssæt i acv premium quality til udskiftning af fabriksmonteret radio (OEM head unit) med en eftermarkeds 2-DIN enhed. Kittet inkluderer 2-DIN facia (piano black) med opbevaringsrum samt CAN-bus Infodapter og ratbetjeningsinterface (SWC), så bilens vigtige funktioner og visninger kan bevares i videst muligt omfang.

Anvendelse:

Mange bilproducenter bruger bilspecifikke head units, der matcher instrumentbordets design. Med dette 2-DIN kit kan du montere en standard 2-DIN radio/navigation og samtidig få de nødvendige adaptere og interfaces til korrekt tilslutning og integration.

Kompatibilitet (køretøjer):

Citroën Jumper (250) 05/2014 – 10/2022*

Citroën Jumper (250) 10/2022 – 06/2024*

Citroën e-Jumper (259) 10/2021 – 06/2024*

Citroën Relay (250) 2006 – 2024

Fiat 500 (ZAF 312) 07/2016 – 2023

Fiat 500L (ZAF 199) 10/2012 – 07/2017

Fiat 500L (ZAF 199) 07/2017 – 03/2022

Fiat Doblo (ZAF 263) 01/2015 – 06/2022

Fiat Ducato (ZFA 250) 05/2014 – 11/2021*

Opel Movano Cargo C (Y) 10/2021 – 01/2024*

Opel Movano Electric Cargo C (Y) 10/2021 – 01/2024*

Peugeot Boxer (Y) 09/2014 – 12/2019*

Peugeot Boxer (Y) 08/2018 – 06/2024*

Peugeot e-Boxer (Y) 10/2021 – 06/2024

Krav til bilen:

Biler med ratbetjening (SWC)

Biler med stemmeopkaldsknap (voice dial button)

CAN-bus system

Understøttede funktioner (afhængigt af bil og radio):

Ratbetjening (SWC) via interface

Visning/tilgængelighed af udvalgte bilindstillinger og bilinformation på eftermonteret skærm (afhænger af retrofit-radioens funktioner og software)

Gendannelse af centrale køretøjsfunktioner via CAN-bus, hvor understøttet

Tilslutninger og interfaces:

Hovedstik: 52-pin Fiat

Antenneadapter: Fakra til DIN (passiv)

SWC-lead: 42ctmultilead3 (multilead til kompatible head units, inkl. udvalgte Pioneer 2022+)

Signaler (udgange fra interface):

Rød: +12V tænding (klemme 15)

Orange: +12V belysning (klemme 58)

Lilla/hvid: +12V bakgear-signal

Pink: hastighedspuls (speed pulse)

Grøn: GND parkeringsbremse-signal

Maks. samlet belastning på udgange: 100 mA

Ved strømbehov over 100 mA skal relæ anvendes (spolemodstand min. 75 Ohm ved 1 relæ eller 150 Ohm ved 2 relæer)

Bakkamera (opsætning):

Bakkamera-signal kan aktiveres via interface-menu (settings). Lilla/hvid bruges som bak-signal til head unit.

Video til eftermarkedsradio tilsluttes typisk via RCA (gul) til radioens bakkameraindgang, og funktionen konfigureres i radioens menu.

Ved OEM bakkamera med originalt stik: Rød pin 31 Video+ / Hvid pin 23 Video- / Sort pin 33 skærm

Bemærkninger og vigtige forbehold:

Sammenlign altid de viste/angivne stiktyper med stikkene i bilen, så de passer både fysisk og teknisk.

Kontrollér, at en af de angivne OEM head units har været monteret fra fabrikken (bl.a. Continental 250VP1/250VP2 og udvalgte Daiichi-systemer*).

Ikke alle bilfunktioner, bilindstillinger eller bilinformationer understøttes i alle køretøjer og udstyrsniveauer. Visse førerassistentsystemer kan være uden understøttelse (f.eks. high beam assistance), og start/stop kan i nogle tilfælde ikke justeres via retrofit-løsningen.

Importbiler eller køretøjer med anden software kan have begrænset kompatibilitet.

Efter ændring af konfiguration kan det være nødvendigt at lade CAN-bus gå i sleep (CAN-bus shut down) og derefter genstarte bilen, så nye kommandoer/opsætning indlæses.

Daiichi OEM HU (vigtigt):

På udvalgte køretøjer med Daiichi OEM head unit og ledningsnet med sorte kabler kan adapterledningsnettet kræve adskillelse ved radioplads i førersiden.

Køretøjer med direkte fortrådet Daiichi OEM head unit med farvede kabler er ikke kompatible.

Farve og finish:

Facia: piano black

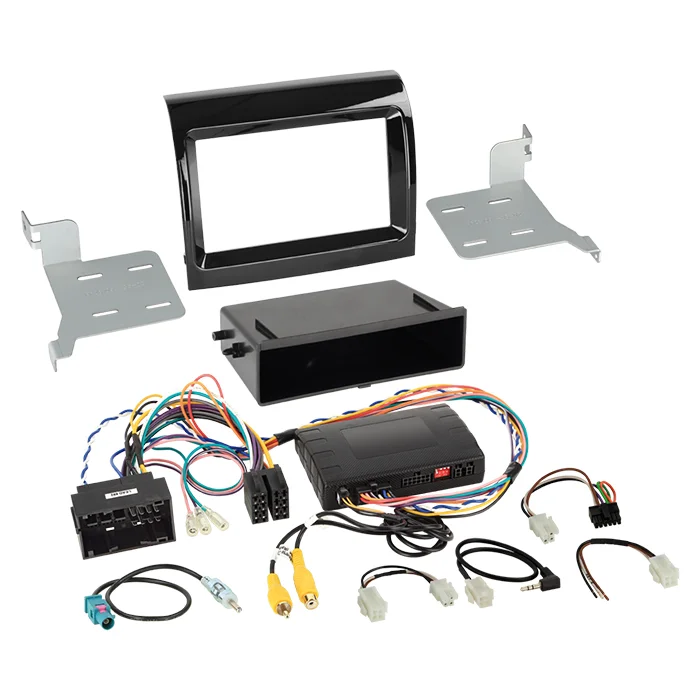

Indhold i pakken:

2-DIN facia plate med rum til Citroën/Fiat/Opel/Peugeot (381094-35-1)

Infodapter til Citroën/Fiat/Opel/Peugeot 52-pin Fiat VP1/VP2 (43uft01)

SWC multilead (42ctmultilead3)

Antenneadapter Fakra til DIN, passiv (1524-01)

Tilvalg:

INBAY® opbevaringsrum til 2-DIN facia (skruebar) 241000-10-1

Installationsanbefaling (kort):

1) Kontrollér OEM-radioens funktioner og bilens indstillinger før afmontering

2) Afbryd OEM-radio spændingsfrit

3) Tilslut interface og kabler spændingsfrit og kontrollér konfiguration

4) Tilslut eftermarkedsradio i henhold til radioens manual (SWC/kamera/håndfri/antenne m.m.)

5) Tilslut bilens hovedstik som sidste step

6) Udfør funktionstest af ratbetjening, bilfunktioner og menuer før endelig samling

For mere info – Klik her

Varenummer	249 611094352
LEVERANDØR NR.	611094-35-2
EAN	4026724343731
Vægt (Emb.)	740g
Rumfang (Emb.)	0.008613
Bredde (Emb.)	270mm
Længde (Emb.)	290mm
Højde (Emb.)	110mm
