Description

Komplet 2-DIN Kit Honda Civic 09/2005-12/2011 /climatro – radioramme, CAN-bus interface og ratbetjening

Dette komplette 2-DIN monteringskit gør det muligt at udskifte den originale fabriksradio (OEM head unit) i Honda Civic med en eftermarkeds 2-DIN radio, samtidig med at vigtige bilfunktioner som ratbetjening (SWC) og udvalgte indstillinger bevares. Sættet er til venstrestyrede biler og er designet til modeller med klimaanlæg vist i det øverste display.

Fordele:

Giver pæn og OEM-lignende montering af 2-DIN radio i instrumentbordet

CAN-bus interface til integration med bilens elektronik

Understøtter analog ratbetjening (SWC) via medfølgende interface og multilead

Understøtter indstilling af dato/tid (afhængigt af bil/opsætning)

Understøtter OEM forstærkersystem (hvis bilen er udstyret med dette)

Vigtigt før køb:

Passer til venstrestyrede (LHD) biler

Til biler med climate control på topdisplayet

Kun til biler uden OEM satellitnavigation med farveskærm

Ikke til Hybrid Drive

Sammenlign altid stiktyperne i bilen med de viste/angivne stik i sættet for at sikre korrekt, både optisk og teknisk

Passer til følgende køretøjer:

Honda Civic (FK1) 09/2005 – 12/2008

Honda Civic (FK1) 01/2009 – 12/2010

Honda Civic (FN2) 03/2007 – 12/2008

Honda Civic (FN2) 01/2009 – 12/2011

Tekniske oplysninger:

Farve: Sort

System: CAN Bus

Ratbetjening: Analog SWC (via interface)

Radio/strøm stik: 17-pin / 20-pin Honda

Display-stik: 5-pin / 10-pin display

Antenneadapter: OEM GT13 (hun) til DIN (han)

Blå ledning: +12V amp remote

Blå ledning: +12V antenna remote

DIP-switches: Skal kontrolleres/indstilles efter opsætning

Monteringsmål (udskæring ved HU/display):

174 mm x 97,5 mm

Diagnostik LED på interface:

Blå konstant: Interface aktiv, +12V tændingsforsyning til stede

Rød: Ratbetjeningsknap registreret

Bemærk om funktioner og kompatibilitet:

Afhængigt af bilens udstyr og den valgte eftermarkedsradio kan enkelte funktioner mangle eller være erstattet af andre funktioner.

I nogle tilfælde understøttes ikke alle bilfunktioner (f.eks. visse assistentsystemer).

Reimporterede biler eller køretøjer med anden software kan have begrænset kompatibilitet.

Kontrollér bilens OEM radioindstillinger og tilgængelige funktioner før demontering, og test SWC samt bilfunktioner før endelig samling.

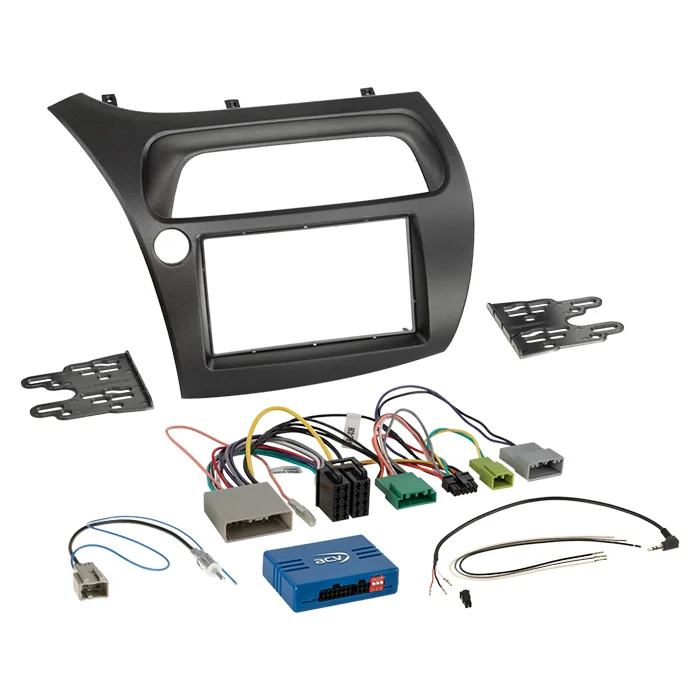

Indhold i pakken:

2-DIN facia plate / radioramme til Honda Civic 09/2005–12/2011, sort, LHD

SWC interface til Honda Civic 09/2005–12/2011 (17-pin/20-pin) til klimastyring/topdisplay

SWC multilead (42a/42cx401 > multilead til forskellige head units)

Antenneadapter GT13(f) > DIN(m)

Generelle monteringsvejledninger

Installationsanbefaling:

Frakobl altid OEM radio spændingsfrit før tilslutning.

Kontrollér alle forbindelser og interface-konfiguration spændingsfrit, før bilen tilsluttes.

Tilslut hovedstikket til bilen som det sidste, og udfør herefter software-/opsætningskonfiguration af interface samt opsætning af den nye radio (ratbetjening, antenne phantom powering, evt. kamera/håndfri).

Ved fejl: Genmontér OEM radio, lad CAN-bus lukke ned, og kontrollér konfiguration og kabelføring igen.

For mere info – Klik her

Varenummer	249 621130201
LEVERANDØR NR.	621130-20-1
EAN	4026724343809
