Description

Komplet 2-DIN Kit Ford forsk. sølv / analogue – radioramme + adaptere til eftermontering

Dette komplette 2-DIN monteringssæt i acv pro quality gør det muligt at udskifte Ford OEM-radioen med en eftermarkeds 2-DIN head unit, så du får en pæn integration i instrumentbordet og de nødvendige tilslutninger til installationen. Kittet er udviklet til analoge Ford-systemer og leveres med både faciaplate, ratbetjeningsinterface (SWC) og antenneadapter.

Funktion og anvendelse

Mange bilproducenter bruger bilspecifikke originalradioer, der passer til kabinens design. Dette kit indeholder komponenter til at erstatte OEM head unit og genskabe udvalgte funktioner, afhængigt af bilens udstyr og den nye radios muligheder. Sammenlign altid stik og tilslutninger i bilen med produktets stiktyper før montering, og verificér funktioner før endelig samling.

Bemærk (vigtige begrænsninger)

System: Analog

Nogle køretøjsfunktioner kan være begrænset eller ikke understøttet efter retrofit (afhænger af bilens udstyr og den monterede radio). Funktioner som f.eks. Trailer Assist, eCall og andre førerassistentsystemer kan i visse tilfælde ikke understøttes. Kontroller OEM-radioens indstillinger og bilens tilgængelige opsætninger før installation.

Ikke til køretøjer med 7″ OEM farvedisplay/Sat Nav med integreret klimabetjening.

Der kan forekomme designændringer i OEM-radio (rektangulær til oval) i løbende serier.

På enkelte Ford-modeller kan tilpasning af rammen kræve værkstedsværktøj.

Tekniske data

Farve: Sølv

Monteringsudskæring (HU display): 172 mm x 98,5 mm

Signaler/understøttelse: SWC (ratbetjening) analog

Stiktype (bilside): 40-pin Quadlock (Ford)

Tilslutninger og adaptere

Ratbetjening (OEM SWC): til 3,5 mm jack / løse ledninger (afhænger af radiofabrikat og opsætning)

Antenneadapter: OEM antenne ISO(m) > DIN(m)

Monteringskit: facia plate med 2-ISO installationskit

OEM radioer (krav)

Passer til køretøjer med følgende OEM head units: 5000C / 6000CD / 6006CD

Kun til analoge køretøjer (analog system)

Passer til følgende køretøjer

Ford Focus CC (DB3) 03/2008 – 08/2010

Ford Focus (DA3 Facelift) 02/2008 – 03/2011

Ford Galaxy (WA6) 07/2006 – 04/2010

Ford Galaxy (WA6) 05/2010 – 05/2015

Ford Mondeo IV (BA7) 06/2007 – 10/2010

Ford Mondeo IV (BA7) 11/2010 – 08/2014

Ford S-Max (WA6) 06/2006 – 04/2010

Ford S-Max (WA6) 05/2010 – 05/2015

Ford Tourneo Connect (P2) 10/2006 – 08/2011

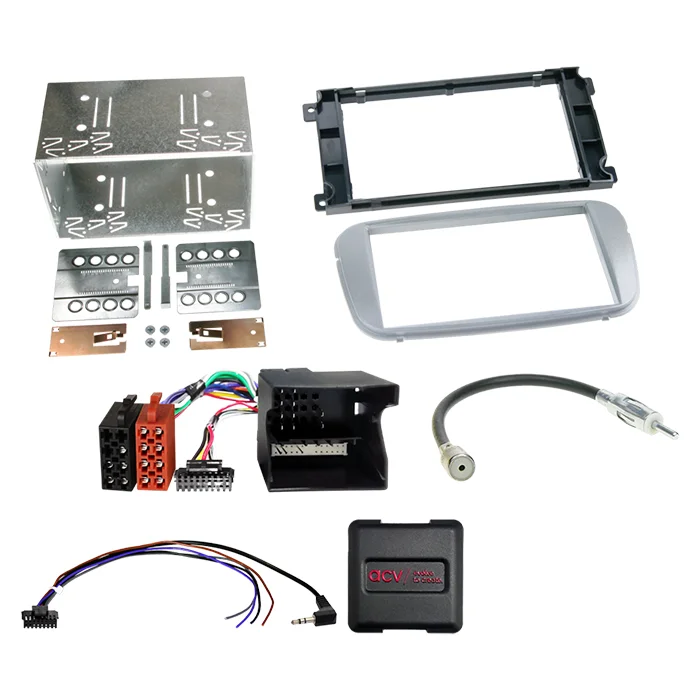

Indhold i pakken

2-DIN facia plate/radioramme til Ford (sølv)

SWC-interface/kabelsæt til Ford 40-pin Quadlock (analog, multilead)

Antenneadapter ISO(f) > DIN(m) (ca. 25 cm)

Generelle monteringsanbefalinger (følg altid radioens og interfacets manual)

Installationsnoter

Kontrollér alle OEM-funktioner og bilindstillinger før demontering.

Tilslut og konfigurer interface og head unit spændingsløst, og tilslut bilen som sidste trin.

DIP-switch/opsætning kan være nødvendig afhængigt af radiofabrikant (se manual).

Udfør funktionstest af ratbetjening og øvrige relevante funktioner før endelig montering. Importerede biler eller køretøjer med anden software kan have afvigelser i funktionalitet.

For mere info – Klik her

Varenummer	249 621114195
LEVERANDØR NR.	621114-19-5
EAN	4026724674064
Vægt (Emb.)	627g
Rumfang (Emb.)	0.008613
Bredde (Emb.)	270mm
Længde (Emb.)	290mm
Højde (Emb.)	110mm
